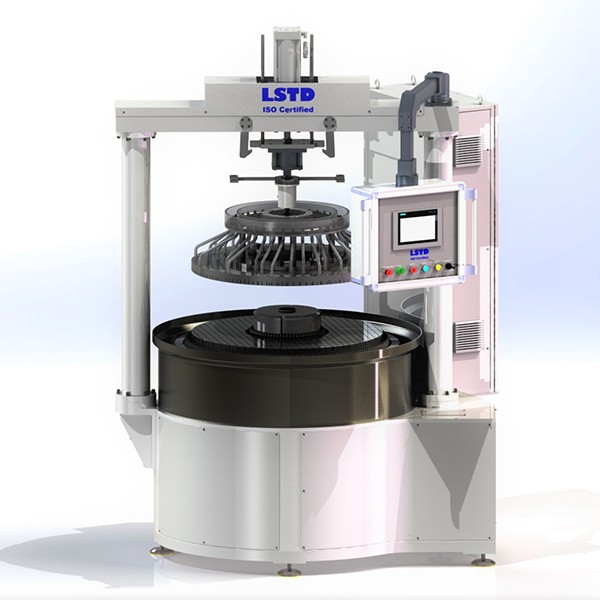

Máquina lapeadora de doble cara
La máquina pulidora/lapeadora de doble cara serie LDS está diseñada y fabricada para lapear o pulir piezas de trabajo por ambos lados. Mediante el procesamiento de doble cara, se puede controlar al mismo tiempo la planitud, el paralelismo y la rugosidad de las piezas de trabajo. Las máquinas pulidoras/lapeadoras de doble cara LDS adoptan un cuerpo de fundición circular, que tiene buena rigidez y estabilidad; El equipo adopta un sistema de control de presión de circuito cerrado, que puede controlar con precisión la presión de procesamiento. Toda la serie de equipos LDS adopta un diseño de cuerpo circular, que ocupa un área pequeña y hace que el mantenimiento y operación del equipo sea más conveniente.
Lapeadora de doble cara serie LDSPuede equiparse con un sistema de control del espesor de la pieza de trabajo según las necesidades de los clientes. Puede establecer el espesor objetivo de la pieza de trabajo y detectarlo en tiempo real. Cuando la pieza de trabajo alcanza el espesor de lapeado establecido, la máquina se detendrá automáticamente y se completará el proceso de lapeado.
Pulidora de doble cara serie LDSUtiliza placa de pulido de acero inoxidable. En algunas ocasiones especiales, como el pulido de semiconductores compuestos como GaAs, InP y otros materiales, debido a la fuerte corrosividad de la lechada de pulido, todas las partes del equipo en contacto con la lechada de pulido están hechas de materiales resistentes a la corrosión o anticorrosión. tratamiento.
Máquina pulidora/lapeadora de doble cara LDS
Tipo y especificaciones | SUD 5 mil millones-8L | SUD 5 mil millones-8L | SUD 9B-5L | SUD 9B-5L | SUD 13B-6L | SUD 13B-6P |
Diámetro del portador | 108mm | 108mm | 230 mm | 230 mm | 321 mm | 321 mm |
No. de transportistas | 8 | 8 | 5 | 5 | 6 | 6 |
Placa de lapeado OD | 380 | 388 | 630 | 640 | 938mm | 958 mm |
ID de la placa de lapeado | 220 | 212 | 242 | 232 | 407 mm | 387 mm |
RPM de la placa de lapeado (superior e inferior) | 10~100 | 10~100 | 5-60 | 5-60 | 5~60 | 5~60 |
Potencia del motor accionado por la placa de lapeado | 1,5 KW | 1,5 KW | 3,7 KW | 3,7 KW | 5,5 KW | 7,5 KW |
Potencia del motor accionado por engranaje de pasador exterior | 0.4KW | 0.4KW | 0.75 KW | 0.75 KW | 1,5 KW | 1,5 KW |
Potencia del motor accionado por corona | 0.4KW | 0.4KW | 0.75 KW | 0.75 KW | 1,5 KW | 1,5 KW |
Fuente de alimentación | 3PH, 380V, 50Hz | |||||
Tipo y especificaciones | SUD 16B-5L | SUD 16B-5P | SUD 20 mil millones-5L | SUD 20 mil millones-5P | SUD 22B-5L | SUD 22B-5P |
Diámetro del portador | 430 mm | 430 mm | 510 mm | 510 mm | 556 mm | 556 mm |
No. de transportistas | 5 | 5 | 5 | 5 | 5 | 5 |
Placa de lapeado OD | 1114mm | 1144mm | 1355 mm | 1380 mm | 1456 mm | 1480 mm |
ID de la placa de lapeado | 384mm | 354mm | 458 mm | 432 mm | 488 mm | 464 mm |
RPM de la placa de lapeado (superior e inferior) | 5~54rpm | 5~54rpm | 5~59rpm | 5~59rpm | 5~59rpm | 5~59rpm |
Potencia del motor accionado por la placa de lapeado | 11kW | 15kW | 18kW | 22kW | 18kW | 22kW |
Potencia del motor accionado por engranaje de pasador exterior | 2kW | 2kW | 3kW | 3kW | 3kW | 3kW |
Potencia del motor accionado por corona | 2kW | 2kW | 5,5 KW | 5,5 KW | 5,5 KW | 5,5 KW |
Fuente de alimentación | 3PH, 380V, 50Hz | |||||

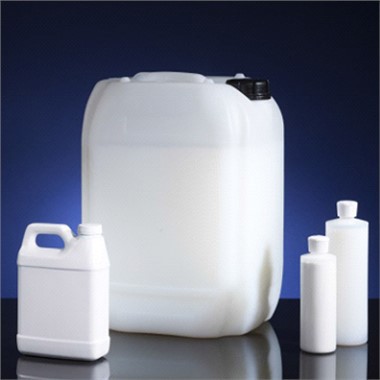

Máquina lapeadora de doble cara LDS _ sistema de lechada y piezas
Las máquinas lapeadoras de doble cara serie LDS pueden equiparse con un sistema de recirculación y mezcla de lodo para lapeado serie RS y un sistema de suministro de bomba peristáltica y mezcla de lodo para lapeado serie MS.
LDS Lapeadora de doble cara
más
Sistema de bombeo peristáltico y mezcla de lodos MS
LDS Lapeadora de doble cara
más
Sistema de recirculación y mezcla de lodos RS
La máquina lapeadora de doble cara serie LDS puede utilizar diferentes tipos de placas de lapeado, como placa de lapeado de hierro fundido, placa de lapeado de cerámica, placa de lapeado de vidrio, etc.
Placa de lapeado de cerámica
Placa de lapeado de vidrio (cuarzo)
Placa de lapeado de hierro fundido
La trituradora de doble cara de la serie LDS puede equiparse con un sistema de control de tamaño según las necesidades de los clientes. Puede establecer el espesor objetivo de la pieza de trabajo y detectarlo en tiempo real. Cuando la pieza de trabajo alcanza el espesor de rectificado establecido, el equipo se detendrá automáticamente y se completará el proceso de rectificado.
